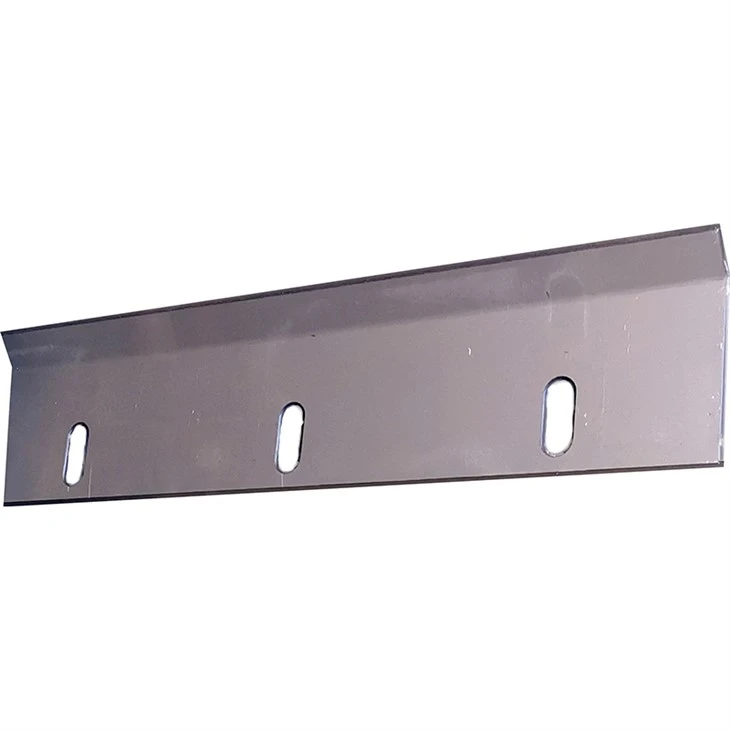

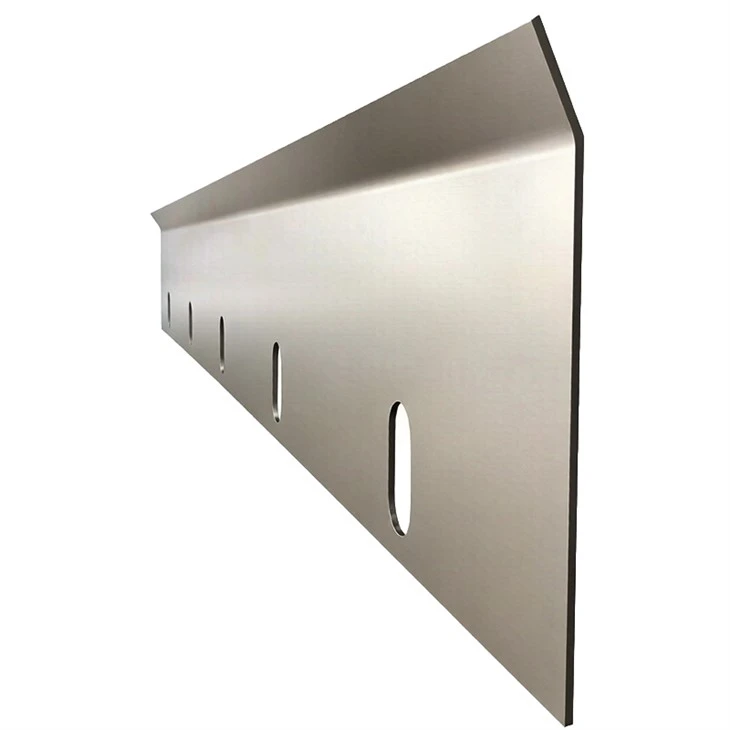

ختم شعاعي

يعتبر الختم الشعاعي أحد مكونات الختم الأساسية لدوارات التسخين المسبق للهواء الدوار. يتم تركيبه على الحافة الخارجية لألواح التقسيم الشعاعي للدوار، فهو يتحكم بشكل مباشر في فعالية مسار التسرب الرئيسي. الختم عبارة عن لوحة كاملة -عالية الصلابة، تم وضعها بدقة على طول نصف قطر الدوار، ومتصلة بشكل صارم بلوحات التقسيم. التسوية الدقيقة تضمن سطح إغلاق مسطح ومستقر.

إرسال التحقيق

مقدمة المنتج

المعلمات التقنية

المعلمة	قيمة
اسم المنتج	ختم شعاعي
المعدات المطبقة	سخان الهواء الدوار
درجة حرارة التشغيل	-20 درجة - 480 درجة
مادة	16MnCr، 321 فولاذ مقاوم للصدأ -مقاوم للحرارة، فولاذ مقاوم للتآكل-منخفض-سبائك عالي القوة-
سمك اللوحة	1.5 – 4.0 ملم
طول اللوحة الواحدة	600 - 3000 مم (مخصص حسب ارتفاع الدوار)
تسطيح التثبيت	أقل من أو يساوي 0.3 مم/م
تصميم الفجوة الشعاعية	0.7 – 2.5 ملم
ارتداء الحياة	أكبر من أو يساوي 3 - 5 سنوات
تقليل التسرب	35% – 60%

المزايا الرئيسية

1. الختم الرئيسي لمسار التسرب الشعاعي

2. ارتفاع-استقرار درجة الحرارة

يمكن أن تصل درجة حرارة الطرف الساخن للسخان المسبق إلى 480 درجة. قد تتشوه الصفائح العادية أو تهتز في ظل هذه الظروف. تحافظ موادنا، بما في ذلك الفولاذ المقاوم للصدأ 16MnCr و321، على الشكل والثبات حتى في درجات الحرارة المرتفعة. تظل الفجوة الشعاعية التصميمية البالغة 0.7-2.5 مم ثابتة أثناء التشغيل على المدى الطويل-. هيكل التعويض المرن الاختياري يجعل الختم متكيفًا مع التمدد الحراري.

3. تناسب مخصص وخدمة التثبيت الكامل

يتم تخصيص كل لوحة نصف قطرية وفقًا لارتفاع الدوار، بأطوال تتراوح من 600 مم إلى 3000 مم. يضمن القطع والتسوية الدقيق بالليزر ملاءمة مثالية. نحن نقدم خدمة شاملة- بدءًا من التصميم وحتى التثبيت والتشغيل.
