الأختام الميكانيكية الأختام الميكانيكية

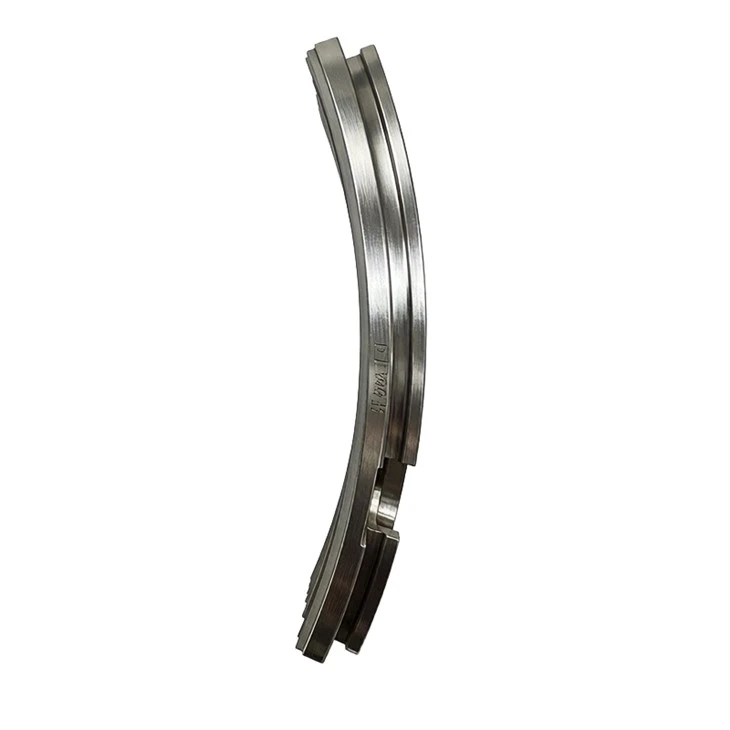

تم تصميم حلقات ختم الجرافيت الكربوني هذه لمحركات الطائرات وتوربينات الغاز حيث يكون التشحيم محدودًا. مصنوعة من الجرافيت المشرب خصيصًا، وتتميز الأختام بالتشحيم الذاتي-بمعامل احتكاك منخفض جدًا. ليست هناك حاجة إلى زيت خارجي، مما يضمن أداءً موثوقًا به في البيئات الخالية من الزيت-. يحقق الطحن الدقيق تسطيح الوجه أقل من أو يساوي 0.001 مم واستدارة الثقب الداخلي أقل من أو يساوي 0.002 مم.

إرسال التحقيق

مقدمة المنتج

المعلمات التقنية

المعلمة	قيمة
اسم المنتج	الأختام الميكانيكية
قطر رمح قابل للتطبيق	45 ملم – 120 ملم
ضغط التشغيل	0.1 - 2.5 ميجا باسكال (مطلق)
فرق ضغط الختم	أقل من أو يساوي 3.0 ميجا باسكال
درجة حرارة التشغيل	-55 درجة – +650 درجة (الذروة 750 درجة )
نطاق السرعة	0 – 35,000 دورة/دقيقة
معدل التسرب	أقل من أو يساوي 0.8 جم/ساعة (كيروسين الطيران، درجة حرارة الغرفة)
توافق الوسائط	كيروسين الطيران (RP-3/RP-5)، النفط، الغاز عالي الحرارة

المزايا الرئيسية

1. لا أجزاء مطاطية، لا شيخوخة

تم تصميم الأختام الميكانيكية الخاصة بنا لعلب التروس الملحقة بمحركات الطائرات. تتميز بتصميم معدني بالكامل،-غير ملامس-لا يحتوي على حلقات دائرية-أو نوابض تقليدية. المنفاخ ذو القطعة الواحدة- مصنوع من مادة Inconel 718، وهو ملحوم بحافة لدفع الحلقة الدوارة. الحلقة الدوارة مصنوعة من كربيد السيليكون، والحلقة الثابتة مصنوعة من جرافيت الكربون مع أخاديد لولبية لوغاريتمية دقيقة مُشكَّلة بالليزر بعمق 3-5 ميكرون فقط. وهذا يزيل المخاوف المتعلقة بشيخوخة المطاط تمامًا.

2. عدم -عملية الاتصال للحد الأدنى من التآكل

تقوم الأخاديد الحلزونية بضخ الوسائط إلى الواجهة، مما يؤدي إلى إنشاء طبقة سائلة من الغاز بسمك 0.5-1.5 ميكرون. وهذا يفصل بين الحلقات الدوارة والثابتة، مما يؤدي إلى عدم -عملية الاتصال. يتم القضاء على الاحتكاك والتآكل بشكل فعال. التسرب منخفض للغاية: أقل من أو يساوي 0.8 جرام/ساعة لكيروسين الطيران في درجة حرارة الغرفة.

3. ارتفاع درجة الحرارة ومقاومة الصدمات

تعمل محددات -مضادة للالتواء-المدمجة في المنافيخ على منع عدم الاستقرار أثناء بدء تشغيل المحرك وتوقفه. تعمل الأختام بشكل مستمر عند درجة حرارة 650 درجة، وتتحمل درجات حرارة تصل إلى 750 درجة. وهي تدعم التشغيل بسرعة عالية-تصل إلى 35000 دورة/دقيقة واختلافات في الضغط تصل إلى 3.0 ميجاباسكال.
