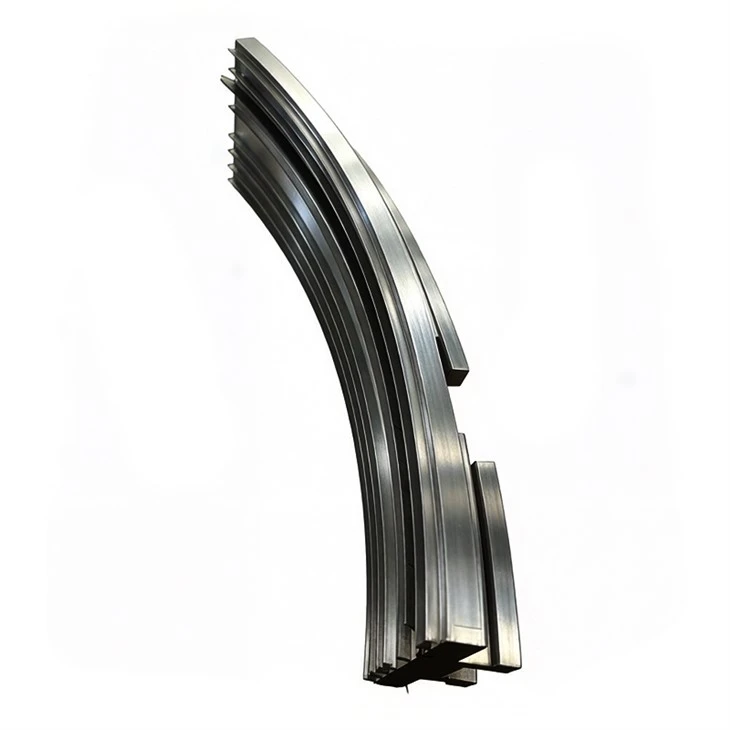

ارتفاع درجة الحرارة سبائك الختم الدائري

تم تصميم حلقة الختم المصنوعة من السبائك ذات درجة الحرارة العالية لختم التوربينات بين المراحل في محركات الطائرات. إنه يحقق الختم من خلال مرونته الخاصة - لا حاجة إلى زنبركات أو منفاخ. يتم تشكيل سلك - من السبائك الفائقة الملفوف بدقة (GH4169 أو GH4738) في حلقة مفتوحة، ويتم معالجته بالحرارة-، وقطعه لإنشاء تحميل مسبق نصف قطري 0.3–0.8 مم عند التثبيت. والنتيجة هي تمرين-نشيط ذاتي بسيط ومتقدم.

إرسال التحقيق

مقدمة المنتج

المعلمات التقنية

المعلمة	قيمة
اسم المنتج	ارتفاع درجة الحرارة سبائك الختم الدائري
قطر التجويف المطبق	50 – 300 ملم
المقطع العرضي الدائري	مستطيل (عرض 2-6 مم، ارتفاع 1.5-4 مم)
فرق ضغط التشغيل	أقل من أو يساوي 8.0 ميجا باسكال
درجة حرارة التشغيل	450 درجة – 850 درجة (الذروة 900 درجة)
السرعة الخطية	أقل من أو يساوي 80 م/ث
مادة	GH4169 (إنكونيل 718)، GH4738 (واسبالوي)، GH625
المعالجة السطحية	الألومنيوم + رذاذ البلازما Y₂O₃-ZrO₂ المثبت (0.05–0.10 مم)

المزايا الرئيسية

1. التنشيط الذاتي-التصميم الربيعي-المجاني

تم تصميم حلقة الختم المصنوعة من السبائك ذات درجة الحرارة العالية لختم التوربينات بين المراحل في محركات الطائرات. إنه يحقق الختم من خلال مرونته الخاصة-دون الحاجة إلى زنبركات أو منفاخ. يتم تشكيل سلك - من السبائك الفائقة الملفوف بدقة (GH4169 أو GH4738) في حلقة مفتوحة، ويتم معالجته بالحرارة-، وقطعه لإنشاء تحميل مسبق نصف قطري يبلغ 0.3–0.8 مم عند التثبيت. والنتيجة هي تمرين{10}نشيط ذاتي بسيط ومتقدم.

2. الضغط -التضييق المنشط

تتميز الحلقة بتصميم مفصل حضن 45 درجة. أثناء التشغيل، يدخل ضغط الوسائط إلى الأخدود الموجود خلف الحلقة، مما يدفعه بقوة أكبر نحو جدار التجويف. كلما زاد الضغط، كلما كان الختم أكثر إحكاما. عند درجات الحرارة المرتفعة، تتوسع الحلقة، مما يغلق الفجوة من 0.1-0.2 ملم في درجة حرارة الغرفة إلى 0.02-0.05 ملم. يؤدي هذا إلى إنشاء ختم معدني خالٍ من الفجوات تقريبًا-إلى-الثقب، مما يزيد من الكفاءة ويمنع التسرب.

3. مقاومة الأكسدة العالية لدرجات الحرارة

يعمل الطلاء المنتشر من الألومنيوم، متبوعًا بالزركونيا المثبت-المرشوش بالبلازما-، على تعزيز مقاومة الأكسدة والتآكل. تتحمل الحلقة التشغيل المستمر عند 850 درجة ودرجات حرارة تصل إلى 900 درجة، مما يضمن أداءً موثوقًا به في ظل الظروف الحرارية القاسية.
